Subdivision Surface создает артефакты, как от них избавиться ?

[VladimiTSM]

Делаю объемную текстуру на поверхности модели, с помощью subdivision surface через ноды, для этого использую черно белую картинку, как карту высот. Все получается, как надо , но генерируются артефакты, в верхней части модели и по шву UV развертки (объект цилиндр). Я не знаю как от них избавится, все перепробовал ничего не помогает. Максимум, что получилось, свести их к минимуму, с помощью ctrl+r , добавил две горизонтальные линии, сверху и снизу и как бы зажал между ними проблемное место, почти получилось, но, совсем сдавить их не получится, будет один микрон между ними и через него все равно выдавливает артефакт, толщиной в этот микрон.

[sungreen]

покажите карту высот и UV развертку

[VladimiTSM]

Вот.

[sungreen]

Покажите UV развертку проблемных зон, выделанных красным на предыдущем изображении цилиндра.
Гипотеза - UV развертка проблемных зон попадает не в то место на карте.

[VladimiTSM]

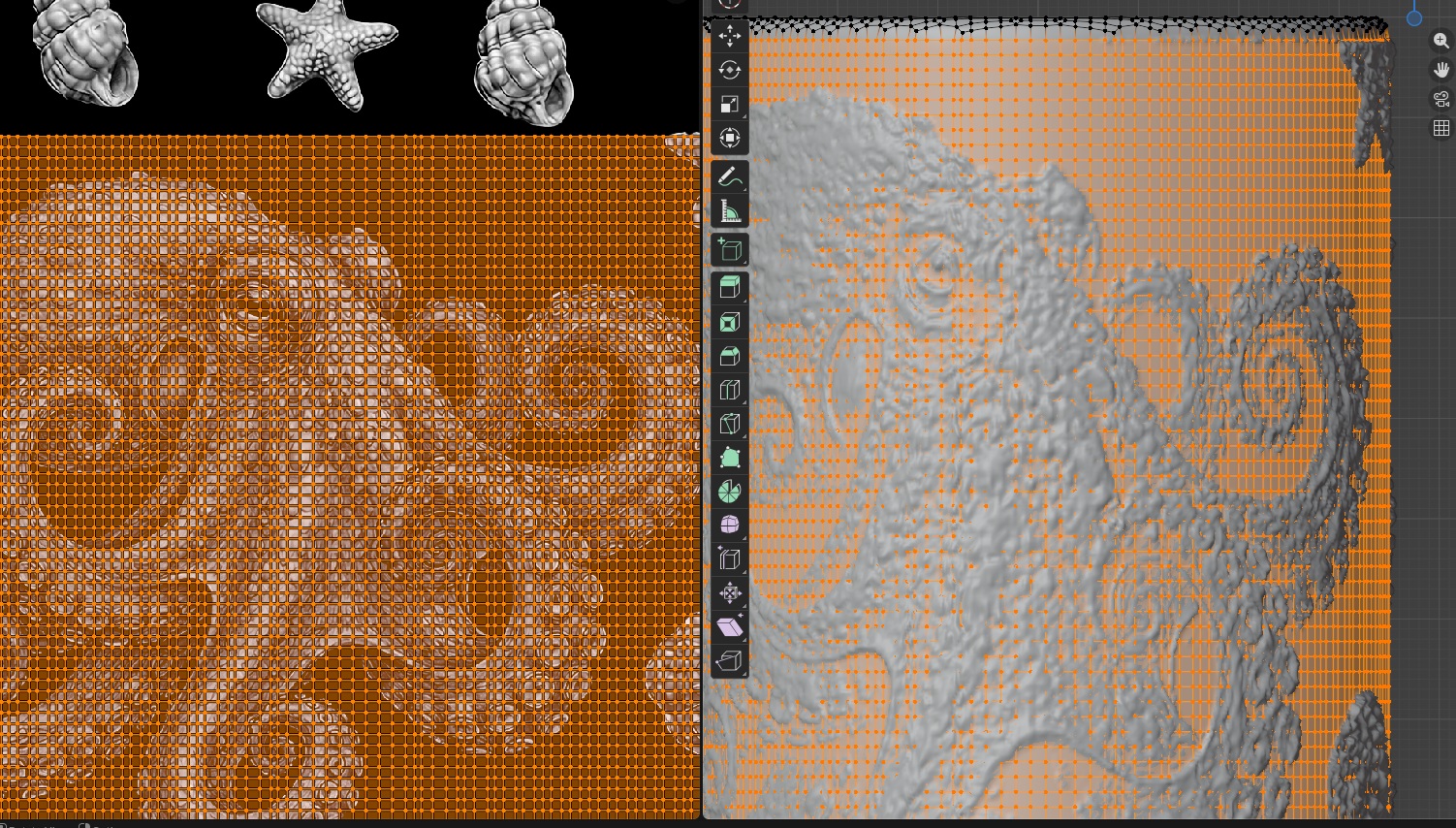

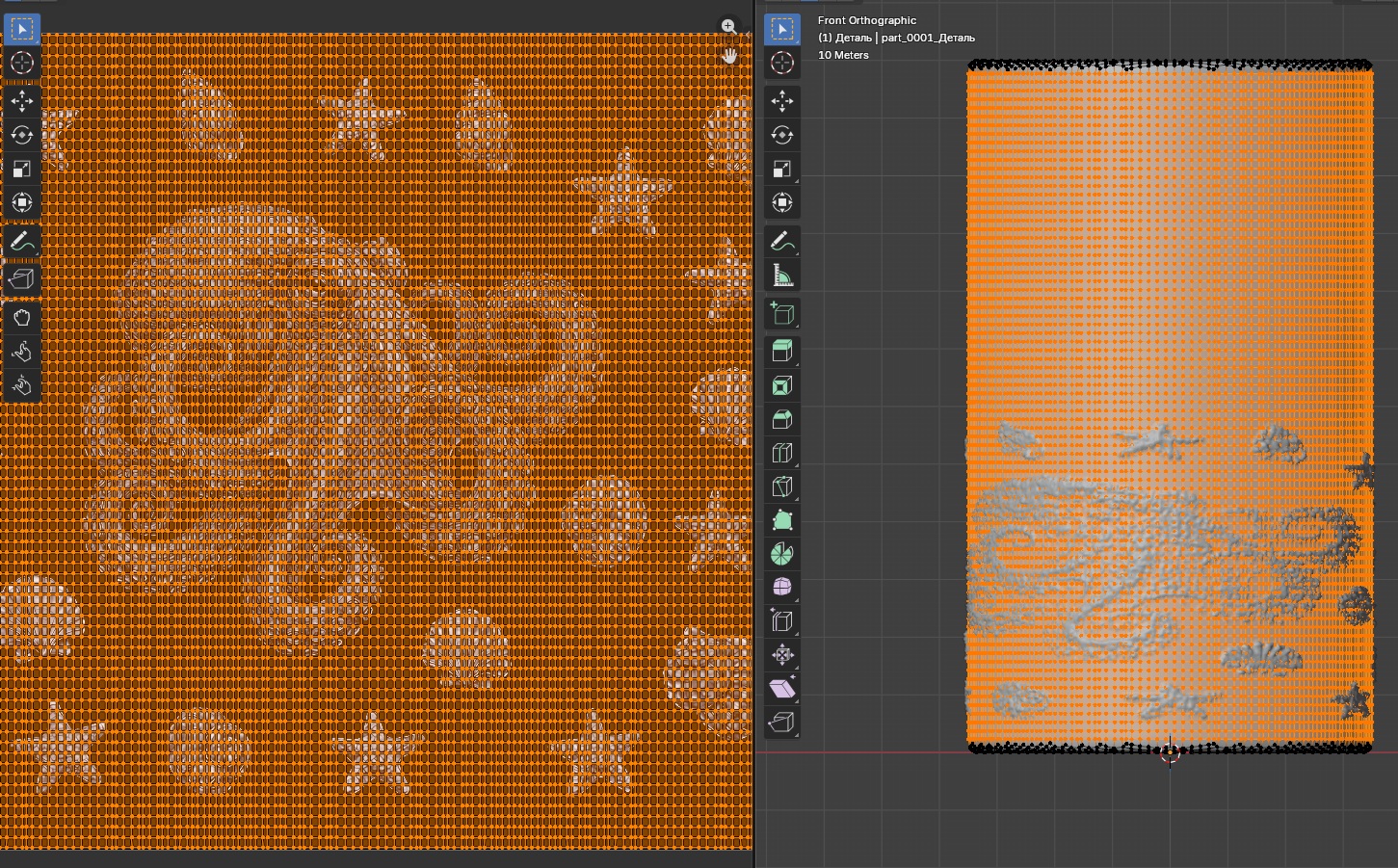

Так ? (рис1) Если через ноду Mapping менять масштаб изображения, то как только верхняя часть рисунка опускается ниже экватора , то артефакты исчезают (рис2). Они есть только когда рисунок через ноду Mapping уходит выше экватора, каждый шаг масштаба изменяет расположение артефактов, но только по кольцу, являющемуся краем UV развертки сверху.

[sungreen]

Тогда гипотеза скорее всего верна. Вам нужно либо вручную переместить проблемные полигоны в UV редакторе на черные места, либо отредактировать графический файл с картой в нем участки, которые вызывают проблемы - создать черные поля сверху и снизу.

PS на картинках выделено много полигонов, нужно выделить только полигоны проблемных участков, посмотреть где они расположены и двигать их в UV редакторе в нужное место не перемещая другие.
